Импорт DXF файлов

Данное руководство предназначено для того, чтобы дать читателю краткое представление об импорте файлов DXF в myCNC для преобразования в G-Code. Обратите внимание, что окно импорта DXF позволяет пользователю комбинировать различные технологии после импорта DXF файла, при условии, что пути инструментов были нарисованы в разных слоях файла DXF или в разных цветах (в HPGL файлах). Это позволит назначить определенную технологию для каждого такого слоя / пера (например, используя шпиндель или маркер рядом с тангенциальным ножом). Программное обеспечение myCNC автоматически добавит все необходимые макросы смены инструмента и подъема инструмента при создании файла G-кода из импортированного чертежа.

Введение в объединение различных технологий для разных слоев исходного чертежа можно увидеть в видео с камеры зрения (соответствующая информация начинается с 5:20). Обратите внимание, что, хотя показанные примеры предназначены специально для инструментов с тангенциальным ножом и камерой, принцип остается неизменным для всех других доступных опций (полулож, колесо сгиба, шпиндель, плазма, маркер и т. Д.):

DXF Import Main Screen

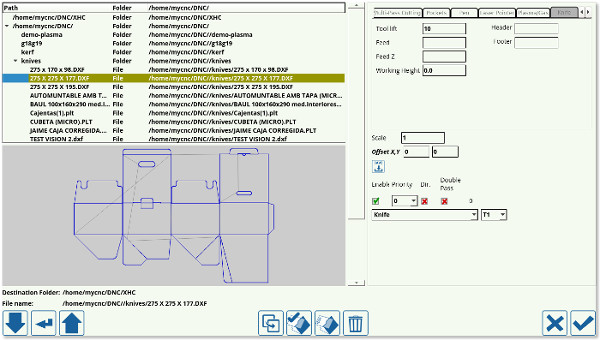

После нажатия кнопки Открыть DXF , появится следующее окно:

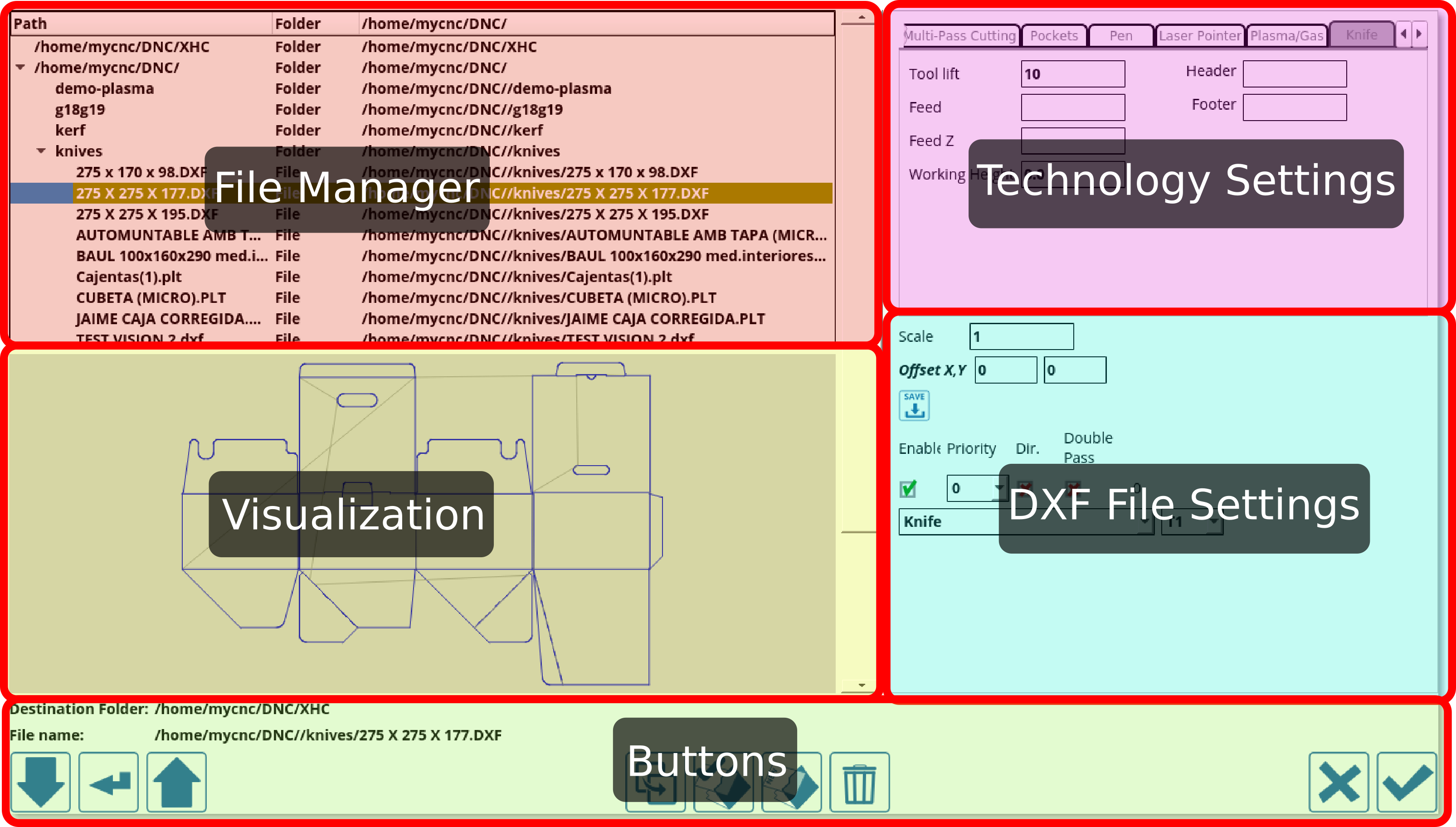

Это окно можно разбить на следующие основные области:

Менеджер файлов

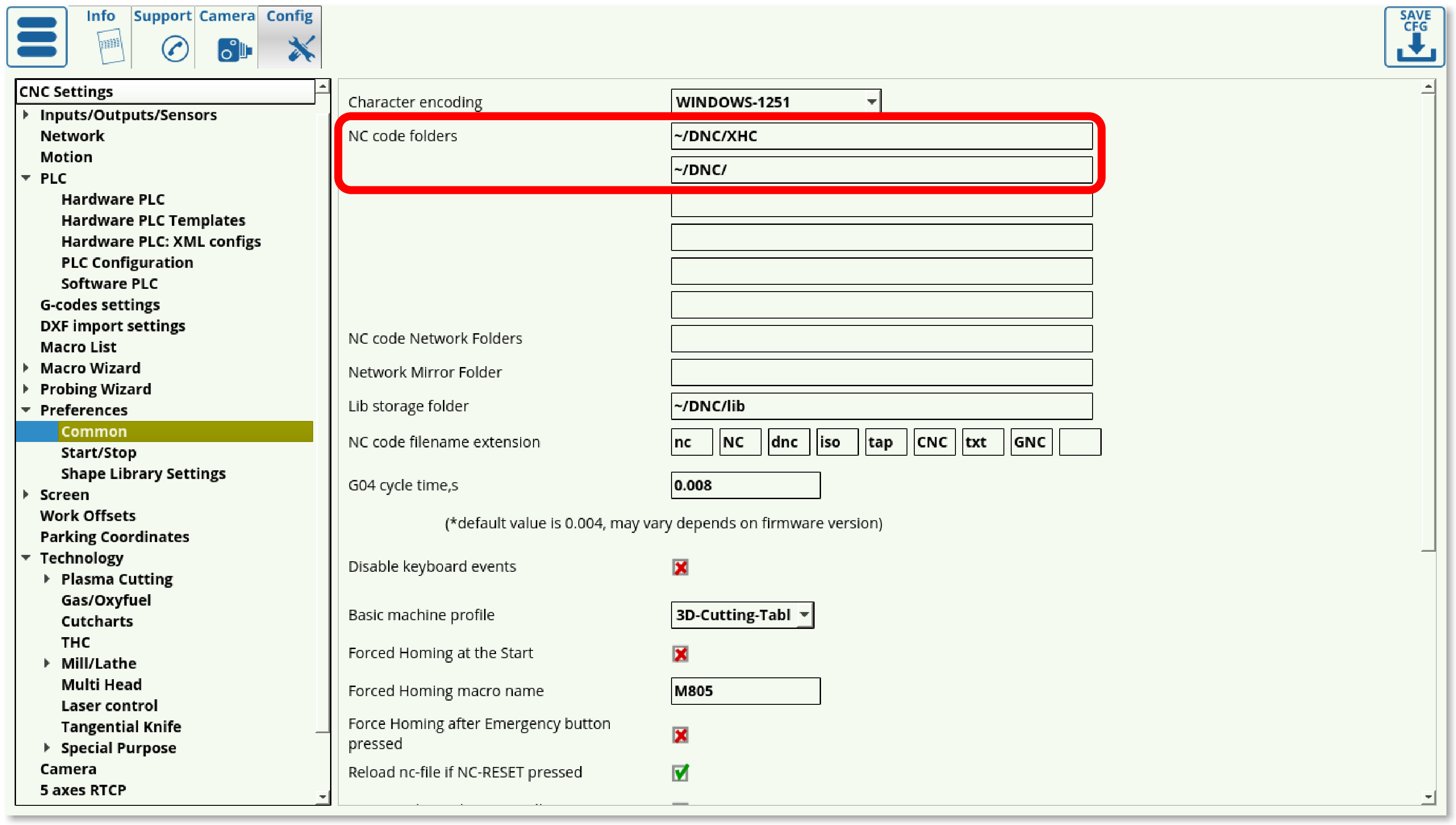

Менеджер файлов позволяет пользователю выбрать конкретный файл DXF, который он хотел бы открыть. Обратите внимание, что папки, доступные пользователю с помощью функции импорта DXF в программном обеспечении myCNC, перечислены в Settings > Config > Preferences > Common. При импорте доступны только перечисленные в этом окне папки.

Настройки технологии

Как видно из раздела «Настройки технологии», список доступных технологий выглядит следующим образом:

  • Engraving (гравировка)
  • Multipass cutting (многопроходная резка)
  • Pockets
  • Pen (ручка)
  • Laser Pointer (лазерная указка)
  • Plasma/Gas (плазма/газ)
  • Knife (нож)
  • Half-knife (полу-нож)
  • Creasing wheel (биговочный инструмент)
  • Knife-45 (нож под углом в 45 градусов)
  • Marking (маркировка)

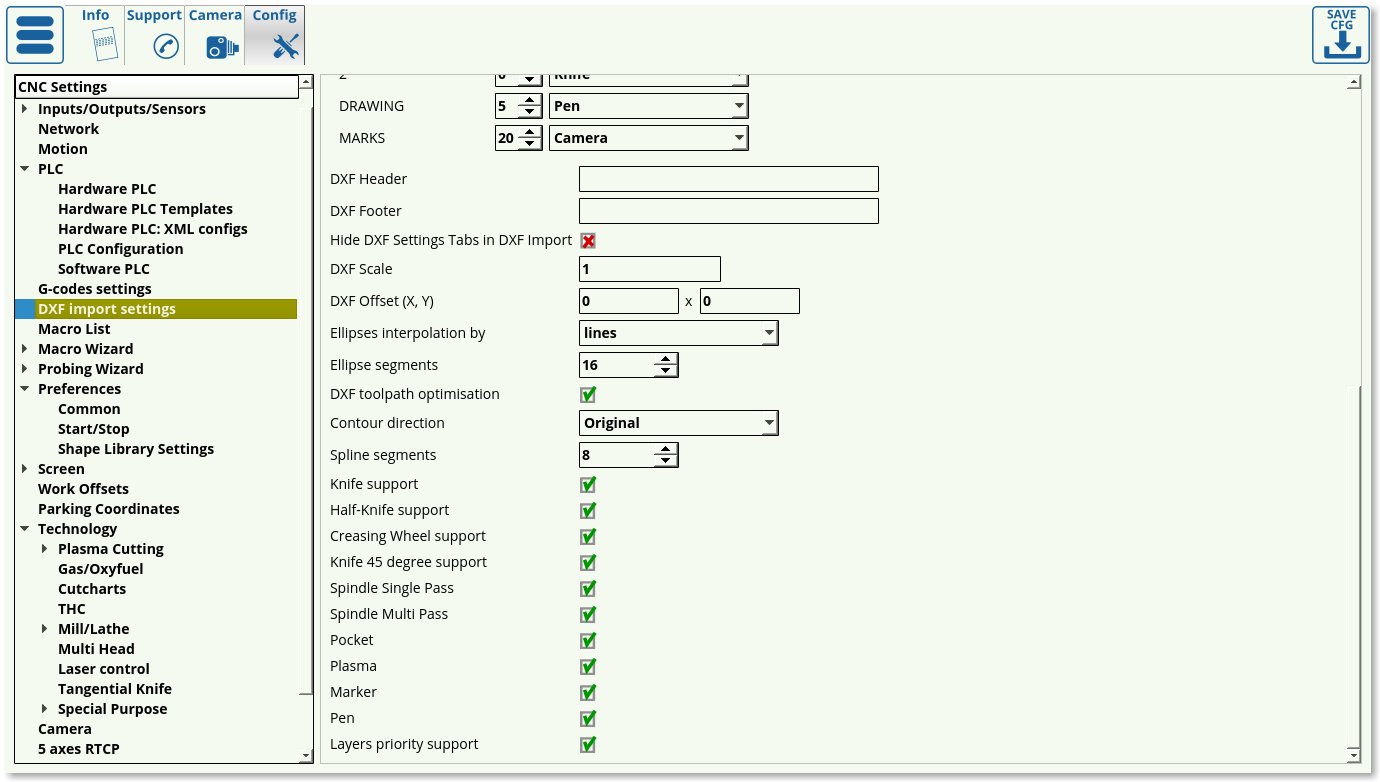

Настройки этих технологий также доступны в Settings > Config > DXF import settings. В зависимости от конкретной машины, ненужные технологии могут быть отключены для большей простоты экрана импорта.

Ниже приведены описания доступных настроек для каждой из технологий, перечисленных в разделе «Настройки технологии»:

Engraving

  • Tool lift: указывает высоту, на которую поднимается инструмент при перемещении между деталями.
  • Z: рабочая высота (для гравировки обычно выбирается небольшое отрицательное значение)
  • Feed: указывает скорость, с которой машина движется в плоскости XY
  • Feed Z: указывает скорость, с которой машина движется по оси Z

Multipass cutting

  • Tool lift: указывает высоту, на которую поднимается инструмент при перемещении между деталями.
  • Material thickness: указывает толщину материала в мм.
  • Cut depth: Определяет глубину реза для каждого захода
  • Feed: указывает скорость, с которой машина движется по оси Z

Pockets

  • Tool lift: указывает высоту, на которую поднимается инструмент при перемещении между деталями.
  • Pocket bottom: указывает глубину кармана
  • Cut depth: Определяет глубину каждого последующего реза
  • Tool diameter: указывает диаметр инструмента
  • Finishing: задает глубину последнего слоя среза (позволяет добавить небольшой финальный заход)
  • Feed: указывает скорость, с которой машина движется в плоскости XY

Pen

  • Pen lift: указывает высоту, на которую поднимается ручка при перемещении между деталями.
  • Z: указывает рабочую высоту
  • Feed: указывает скорость, с которой машина движется в плоскости XY

Laser Pointer

  • Laser pointer lift*: указывает высоту, на которую поднимается лазерная указка при перемещении между деталями.
  • Feed: указывает скорость, с которой машина движется в плоскости XY

Plasma/Gas

  • Mode: выбор между линией, дугой и касательной линией
  • Line length: указывает длину линии
  • Line angle: Определяет угол линии
  • Arc Radius: Определяет радиус дуги
  • Lead In from the middle: указывает, хотите ли вы начать врез с середины рабочей области
  • Feed: указывает скорость, с которой машина движется в плоскости XY

Knife

  • Tool lift: указывает высоту, на которую нож будет подниматься при перемещении между деталями.
  • Feed: Определяет скорость, с которой нож движется в плоскости XY
  • Feed Z: указывает скорость, с которой нож движется в плоскости Z (во время подъема)
  • Working height: Устанавливает рабочую высоту (обычно рабочая высота равна 0)
  • Header: вставляет макрос(ы) в начало сгенерированного G-кода
  • Footer: вставляет макрос(ы) в конец сгенерированного G-кода

Half-knife

  • Tool lift: Определяет высоту, на которую будет подниматься нож при перемещении между деталями.
  • Feed: Определяет скорость, с которой нож движется в плоскости XY
  • Feed Z: указывает скорость, с которой нож движется в плоскости Z (во время подъема)
  • Working height: Устанавливает рабочую высоту (обычно рабочая высота равна 0)
  • Header: вставляет макрос(ы) в начало сгенерированного G-кода
  • Footer: вставляет макрос(ы) в конец сгенерированного G-кода

Creasing wheel

  • Tool lift: указывает высоту, на которую будет подниматься инструмент при перемещении между деталями.
  • Feed: определяет скорость, с которой колесо движется в плоскости XY
  • Feed Z: указывает скорость, с которой колесо движется в плоскости Z (подъем/опускание)
  • Working height: Устанавливает рабочую высоту (обычно равно 0)
  • Header: вставляет макрос(ы) в начало сгенерированного G-кода
  • Footer: вставляет макрос(ы) в конец сгенерированного G-кода

Knife-45

  • Tool lift: задает высоту, на которую нож будет подниматься при перемещении между деталями.
  • Material thickness: указывает толщину материала в мм.
  • Knife 45 degree width compensation: Определяет необходимую компенсацию на ширину реза
  • Knife XX angle: угол наклона ножа (например, 22,5 градуса)
  • Feed: Определяет скорость, с которой нож движется в плоскости XY
  • Feed Z : задает скорость, с которой 45-градусный нож перемещается в плоскости Z (подъем/опускание)
  • Working height: рабочая высота обычно оставляется равной 0.

Настройки DXF-файла

Настройки файла DXF позволяют пользователю указывать конкретные инструменты и номера инструментов, используемые для каждого слоя файла DXF, а также редактировать следующие параметры:

  • Scale: масштаб файла DXF
  • Offset XY - значения смещения смещения по осям XY
  • Enable - переключатель для быстрого включения и выключения инструмента
  • Priority - приоритет инструмента, позволяет выставить порядок инструментов для файла
  • Direction - переключатель направления
  • Double-pass - индикатор двойного прохода

Визуализация

Окно визуализации позволяет обнаруживать некоторые простые ошибки в настройках файла, такие как неправильная технология или неправильный приоритет, выбранный для каждого слоя файла DXF.

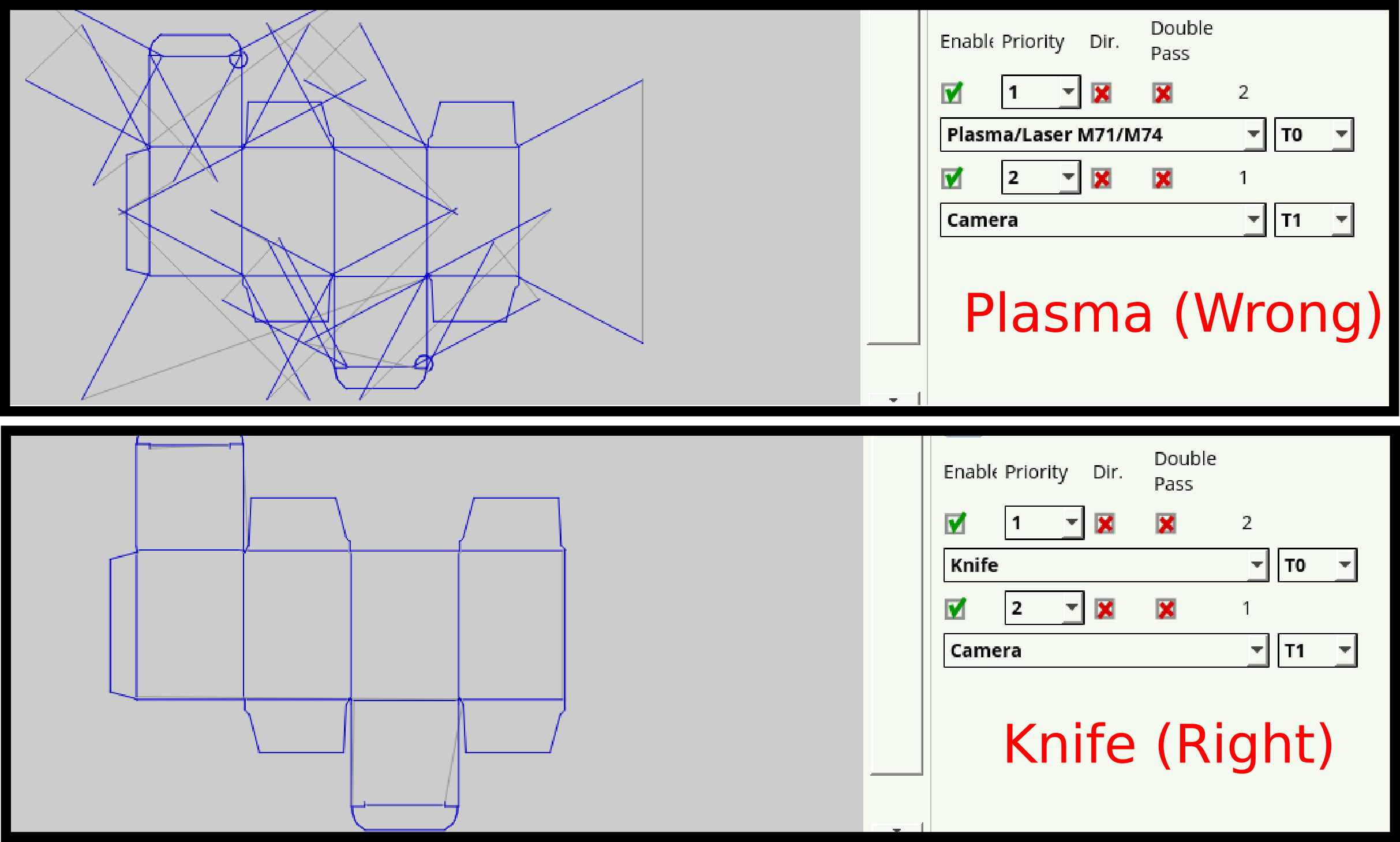

В качестве примера ниже приведена визуализация файла DXF, созданного с учетом тангенциального ножа. Если инструмент был неправильно выбран (здесь используется плазменный резак), визуализация может послужить полезным напоминанием для пользователя:

Диалоговое окно настройки импорта DXF

Полное описание диалога настройки параметров DXF находится здесь.
